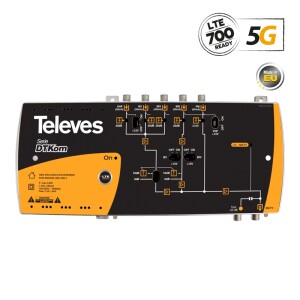

Ο ενισχυτής κεντρικής εγκατάστασης Televes 534120, προορίζεται για περιοχές με 5G φάσμα τηλεοπτικών συχνοτήτων (αποκοπή LTE 700). Διαθέτει 5 εισόδους σύνδεσης κεραιών και σημάτων, με αυτόματη απόρριψη 5G παρεμβολών και επιλεγόμενη έξοδο DC τροφοδοσίας προς κεραίες Televes TFORCE B.O.S.S. ή ενεργά δίπολα, σε κάθε είσοδο (επιλογη ON/OFF), παρέχοντας ισχυρή έξοδο 123dbμV. Επίσης διαθέτει διακόπτη ΥΨΗΛΗΣ/ΧΑΜΗΛΗΣ απολαβής και επιπλέον εξασθενητή σε κάθε είσοδο, ενώ η ενίσχυση είναι Split-band για βελτίωση του σήματος εξόδου χωρίς παρεμβολές μεταξύ VHF και UHF.
Η πρόσοψη του ενισχυτή διαθέτει πλήθος διακοπτών επιλογής και ρύθμισης, για προσαρμογή στις ανάγκες της εγκατάστασης, ενώ ο σχεδιασμός των κωκλωμάτων του μειώνει τον λόγο θορύβου. Η κάθε είσοδος σήματος απο τις 5 συνολικά, διαθέτει δικό της κύκλωμα ενίσχυσης (UHF 21 …48, BIII, UHF 21 … 36 (BIV), UHF 38 … 48 (BV), FM). Εκτός απο την συνολική είσοδο UHF, διαθέτει ακόμα 2 τμηματικού φάσματος UHF εισόδους, για αποδοτικότερη ενίσχυση των περιεχόμενων καναλιών κάθε φάσματος. Συμβατό με την οδηγία R.E.D..
Τεχνικά Χαρακτηριστικά:
– ΕΙΣΟΔΟΙ (5) με αποκοπη 5G: UHF (21 …48 , 470 … 694 MHZ), BV (UHF 38 …48 , 606 … 694 MHZ), BIV (UHF 21 …36 , 470 … 598 MHZ) , BIII (VHF 5 … 12 , 174 …370 MHZ) , FM (88 … 108 MHZ)
– ΕΞΟΔΟΣ στάθμη κατα DIN 45004B: 123 dBμV . Ενδεικτικό LED σήματος εξόδου
– ΕΞΟΔΟΣ Test -20db
– Ρύθμιση απολαβής (με διακόπτη επιλογής 0/-10) db : UHF 42/32 , BV 41/31 , BIV 41/31 , BIII 42/32 , FM 25/25
– Ρύθμιση απολαβής (επιπλέον του διακόπτη επιλογής ΥΨΗΛΗ/ΧΑΜΗΛΗ): 0 … -20db με ανεξάρτητο περιστροφικό ρυθμιστικό για κάθε είσοδο
– DC τροφοδοσία εισόδων επιλεγόμενη ON/OFF , για κεραίες Televes TFORCE B.O.S.S. ή ενεργά δίπολα: 12V , 50mA σε εισόδους UHF, BV, BIV και VHF/FM
– Ανεξάρτητα κυκλώματα ενίσχυσης, για ελαχιστοποίηση της ενδοδιαμόρφωσης μεταξύ κάθε μπάντας και της παροχής μεγάλης εξόδου
– Zamak κέλυφος για υψηλή θωράκιση και αντιδιαβρωτική προστασία, με σχεδιασμό ο οποίος διευκολύνει την απαγωγή θερμότητας
– Τροφοδοσία δικτύου 220ν / συχνότητα: V~ 120 … 230 / 50-60 Hz. Ενσωματωμένο τροφοδοτικό switch-mode, χαμηλής κατανάλωσης
– Κατανάλωση ενέργειας: Τροφοδοσία εισόδων OFF: W/mA 5,8 / 120 , Τροφοδοσία εισόδων ON: W/mA 9,6/ 180
– Σύνδεση γειωσης
– Λόγος θορύβου db: UHF, BV, BIV: 10, BIII (VHF): 5, FM: 6
– Δείκτης προστασίας IP 20
– Θερμοκρασιακό εύρος περιβάλλοντος λειτουργίας ?C (?F) -5 … +45 (23 … 113)
